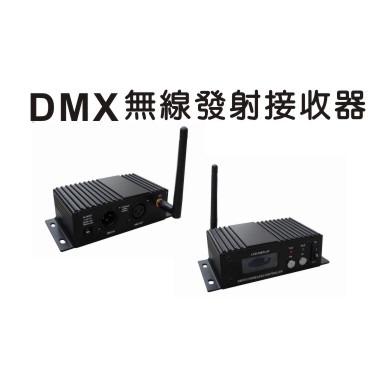

ELATION 無線DMX512收發器
產品說明

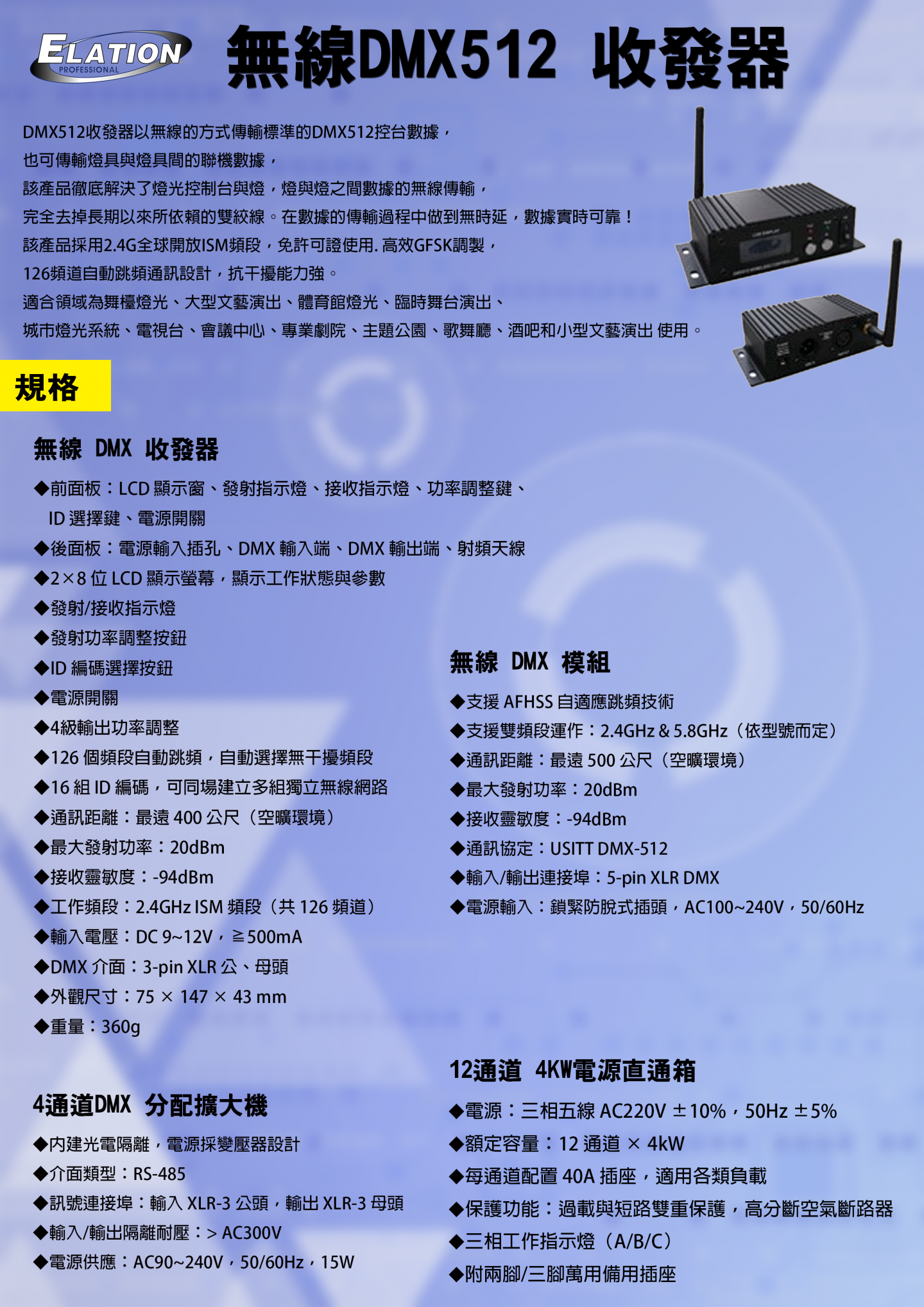

DMX512收發器以無線的方式傳輸標準的DMX512控台數據，也可傳輸燈具與燈具間的聯機數據，該產品徹底解決了燈光控制台與燈，燈與燈之間數據的無線傳輸，完全去掉長期以來所依賴的雙絞線。在數據的傳輸過程中做到無時延，數據實時可靠！該產品採用2.4G全球開放ISM頻段，免許可證使用. 高效GFSK調製，126頻道自動跳頻通信設計，抗干擾能力強。適合領域為舞檯燈光、大型文藝演出、體育館燈光、臨時舞台演出、城市燈光系統、電視台、 會議中心、專業劇院、主題公園、歌舞廳、酒吧和小型文藝演出 使用。
規格
規格
- 2X8位LCD顯示工作狀態和參數
- 4級輸出功率調節
- 126個頻段自動跳頻，自動選擇無干擾頻段，保障通訊的可靠性.
- 16組ID編碼,用戶可在一個地方使用獨立的16組無線網絡而互不干擾.
- 輸入電壓：9-12VDC 500mA MIN
- 通訊距離：400M（空曠地，視環璄的不同而有所改變）
- 工作頻段：2.4G ISM,126個頻段.
- 最大發射功率：20dBm；接收靈敏度：-94dBm
- DMX信號接口：3PIN公、母插
- 外型尺寸：75X147X43 mm
- 重量：360g
- 前面板：LCD顯示窗2：發射指示燈3：接收指示燈4：發射功率調節按鈕5：ID選擇按鈕6：開關
- 後面板：外接電源輸入插孔8：DMX輸入接口9：DMX輸出接口10：射頻天線
- LCD顯示：含工作狀態、射頻頻率、發射功率、ID編碼等
- 工作狀態“T”=TXD發射”R”=RXD接收”-“ =搜索信號自動選擇不需設置
- 射頻頻率： 400-2. 525 G，共126個頻段，自動選擇不需設置
- 發射功率“0”=2dBm“1”=8dBm“2”=14dBm“3=20dBm，按PRF UP調節
- ID編碼：“0-F” 16組ID編碼，按”ID UP”調節，只有ID碼相同的收發器才能相互通訊.
- 收發器通電，按”PRF UP”調節好欲發射的功率，按”ID UP”把要通訊的收發器設成相同數值。如在同一個地方要使用一組以上的無線網絡時則各網絡的ID要不相同。
- 發送器收到DMX數據後選擇無干擾頻段發送數據，接收器向上改變通信頻段，發送指示燈與接收指示燈同時閃動，直到收到相同ID碼的正確數據此時通訊正確建立
