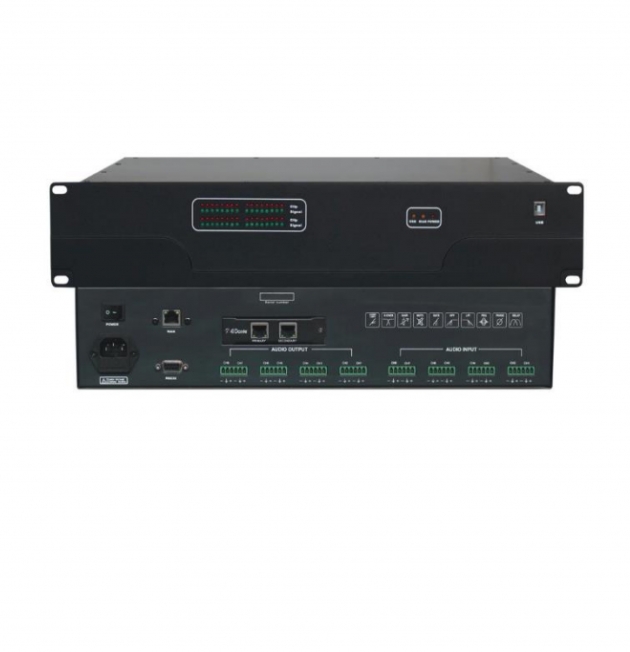

矩陣處理器 DT 1616
● 32 位 SHARC DSP 芯片處理,96kHz 採樣率,24 位 AD / DA 轉換。
● 16x16 通道的全混音矩陣設計,其中包含 8 個本地模擬輸入通道,8 個本地模擬輸出通道,8 個 Dante 網絡輸入通道和 8 個 Dante 網絡輸出通道,1 個 AUX 內部混音通道,1 個雙效果器內部編 組通道。
● 全面支持可擴展的 DANTE 數字網絡音頻卡,用戶可根據需求自由配置及選擇使用。
● Dante 數字網絡音頻卡配置為雙標準網絡接口,全面支持級聯交換和熱備份功能,硬件系統自 動識別,即插即用。軟件內部與本地模擬信號可實現全混音矩陣處理,每通道都具有獨立的 DSP 處理功能!
● 每路模擬輸入通道具有+ 48V 幻象電源,話筒和線性輸入增益可切換,話筒的輸入的靈敏度可 調。
● 輸入通道處理部分包含低切,獨立反饋抑制,5 個參量均衡,噪聲門,增益,靜音,相位,連 動調節,音量編組調節等處理功能。
● 輸出通道處理部分包含分頻,7 個參量均衡,增益,靜音,壓縮/限幅器,相位,延時,連動調 節,音量編組調節等處理單元。
● 所有通道的 PEQ 增益,帶寬,頻率連續可調,增益電平範圍:+/- 12dB,Q 值:0.4-128,每段 均支持直通(Bypass)。 ,高架濾波,低切濾波,高切濾波,移相 1 階,移相 2 階。
● 所有通道的輸入與輸出增益調節範圍為-60dB〜+ 12dB。
● 所有高切,低切濾波器,分頻器的類型可選擇:巴特沃斯,林奎瑞利,貝塞爾,斜率可選,支 持 6dB / 12dB / 18dB / 24dB / 30dB / 42dB / 48dB 斜率。
● 輸入通道噪聲門的門限值,啟動時間,恢復時間連續可調。門限值範圍為-90dB〜+ 20dB,啟動 時間與恢復時間範圍均為 1ms〜999ms。
● 輸出通道的壓縮/限幅器的閥值,比例,啟動時間,恢復時間連續可調。閥值範圍為-90dB〜+ 20dB,壓縮比可選 1:1.0 / 1:1.1 / 1:1.3 / 1:1.5 / 1:1.7 / 1 2.0 / 1:2.5 / 1:3.0
● /1:3.5/1:4.0/1:5.0/1:6.0/1:8.0/1:10.0/1:20.0,啟動時間與恢復時間範圍均為 1ms〜999ms。
● 所有輸入輸出通道的延時模塊都有毫秒(ms),米(m),英寸(ft)3 種單位可供選擇,分別的 延時範圍可達 680mS,233.580m,766.329ft。
● 任意通道之間參數設置可以自由複制,以及任意通道可以進行連動調節。
● 功能強大的 AUX 通道具有自動混音處理功能,混音的閥值,幅度,啟動時間,恢復時間等參數 連續可調。同時具有自動攝像頭跟踪觸發功能,觸發的閥值,幅度,啟動時間,恢復時間等參 數連續可調。並具有獨立的 PEQ 均衡處理功能。
● 獨特的 EFX 通道設計,具有專業的 ECHO 和 REVERB 雙引擎多重立體聲效果器,可以實現會議中 針對不同的人聲進行個性化的美化及修飾,也可完美支持各種演出及卡拉 OK 等應用的效果器 需求,非常適合會議室,多功能廳,酒店,私人會所等各種複雜的,具有多功能的場合需求。
● 內置測試信號發生器,輸出方式可選粉紅噪聲,白噪聲及 20Hz-20kHz 正弦波可調,信號幅度可 調。
● 支持 USB 聯機控制,支持 RJ45 網口聯機控制,支持 RS232 / RS485 聯機控制,IP 地址以及 ID 號 可在號碼段任意設置,可實現 255 台設備同時聯機控制。
● 21 個用戶預設,整機狀態和每個預設都可以單獨存儲和調用。還具有密碼保護功能,使設備更 安全。
● 設計具有完善的控制代碼庫,全面支持第三方中控的控制及管理,包括所有音量的控制,預設 場景調查,參數查詢及回碼,當前電平值回顯,任意輸入及輸出通道的編組控制等等。
● 12 個用戶場景預設,整機狀態和每個預設都可以單獨存儲和調用,系統工作在斷電記憶狀態, 確保數據不會丟失。
● 中文和英語兩種顯示語言可自由切換,方便用戶理解使用。
規格
● 頻率響應 20Hz-20kHz,-0.3dB
● 動態範圍 115dBu
● 1kHz 時失真度<0.008%(0dBu)
● 串音> 70dBu,20Hz-20kHz
● 共模擬制比> 75dBu 1KHz
● 類型平衡式連接
● 幻象電源+ 48V DC
● 增益 50dBu
● 阻抗 2k ohm
● 類型平衡式連接
● 增益 35dBu
● 最大輸入電平+ 18dBu
● 阻抗> 10k 歐姆
● 類型平衡式連接
● 最大輸出電平+ 18dBu
● 阻抗<500Ω
● 數字處理:24 位Σ-ΔA / D,D / A 轉換(24 位Σ-△A / D,D / A)32 位 SHARC DSP,96kHz 採樣
